Man kann nicht nur mehrere Verbraucher, sondern auch mehrere Stromquellen zusammenschließen. Manchmal ist dies notwendig, damit ein Verbraucher überhaupt erst funktioniert. Auch dabei gibt es wieder die zwei Möglichkeiten: Serienschaltung und Parallelschaltung.

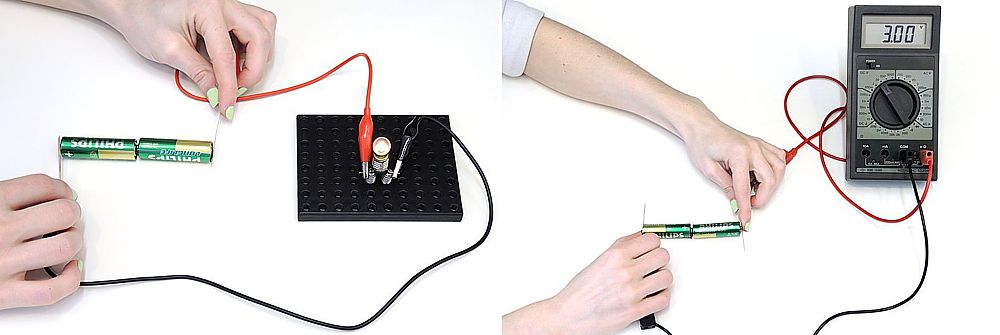

Bei der Serienschaltung werden die Stromquellen hintereinander eingebaut. Der Pluspol der einen Stromquelle wird mit dem Minuspol der anderen Stromquelle verbunden. Dabei ist zu beobachten, dass ein Lämpchen bei zwei Batterien in Serie heller leuchtet, als wenn es nur an eine Batterie angeschlossen ist.

Serienschaltung von Stromquellen

Messen wir die Spannung der Serienschaltung, so sehen wir: Sie hat sich verdoppelt. Nach dem Ohm´schen Gesetz ist somit auch die Stromstärke größer geworden. Größere Spannung und größere Stromstärke ergeben eine größere Leistung und damit eine stärkere Helligkeit des Lämpchens.

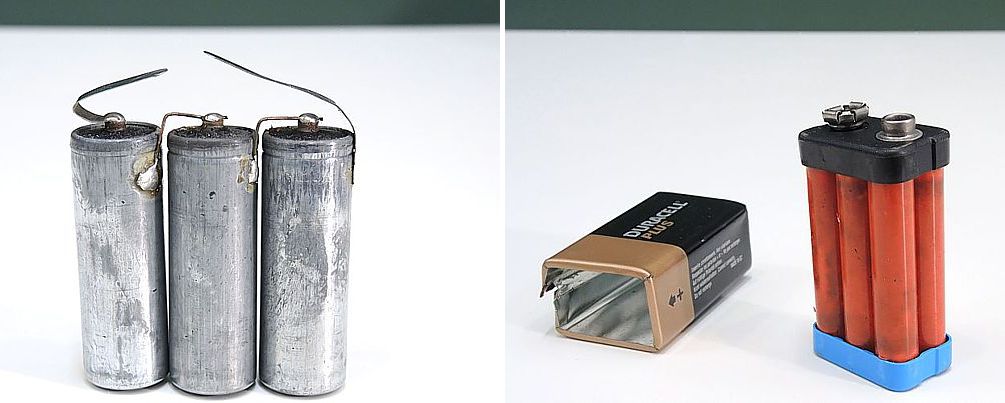

Das Prinzip der Serienschaltung findet sich auch in Batterien selbst. Flachbatterien bestehen aus drei 1,5 V-Batterien in Serie, eine 9 V-Blockbatterie setzt sich aus sechs 1,5 V-Batterien in Serie zusammen.

Auch Solarzellen werden in Serie geschaltet und bilden dann sogenannte Solarmodule. Allein liefern sie nur eine Spannung von 0,45 bis 0,6 V. Damit lässt sich kaum ein Verbraucher betreiben.
