Das Ohm´sche Gesetz

Der Widerstand

Ein Verbraucher behindert die Elektronen auf ihrem Weg durch den Draht. Er reduziert dadurch die Stromstärke. Diese Wirkung von Verbrauchern wird mit der physikalischen Größe Widerstand beschrieben und in Ohm (W) angegeben.

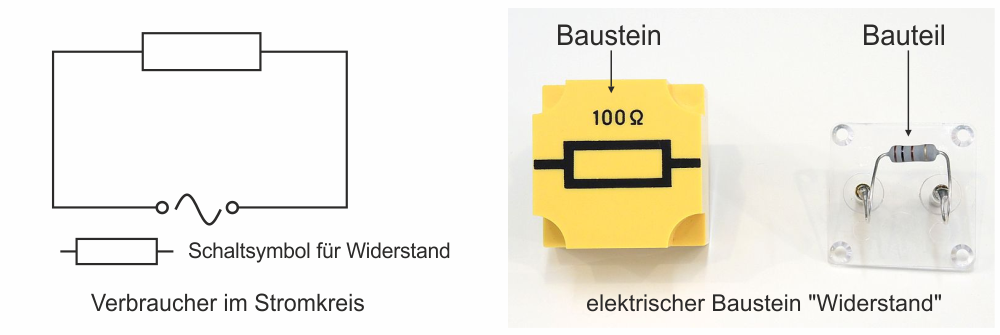

Jeder Verbraucher hat einen Widerstand. In Schaltplänen wird deshalb für Verbraucher oft das allgemeine Symbol für Widerstand verwendet. Auf dem elektrischen Baustein „Widerstand” ist das Symbol und der Widerstandswert angegeben. Der eigentliche Bauteil befindet sich im Inneren des Gehäuses.

Das Ohm´sche Gesetz

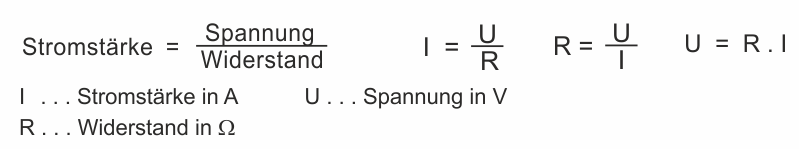

Steigt die Spannung, so steigt auch die Stromstärke. Steigt hingegen der Widerstand, so nimmt die Stromstärke ab. Spannung, Stromstärke und Widerstand sind voneinander abhängig und können daher gegenseitig berechnet werden:

Diese Zusammenhang nennt man "Ohm´sches Gesetz.

Die Kennlinie eines Widerstandes

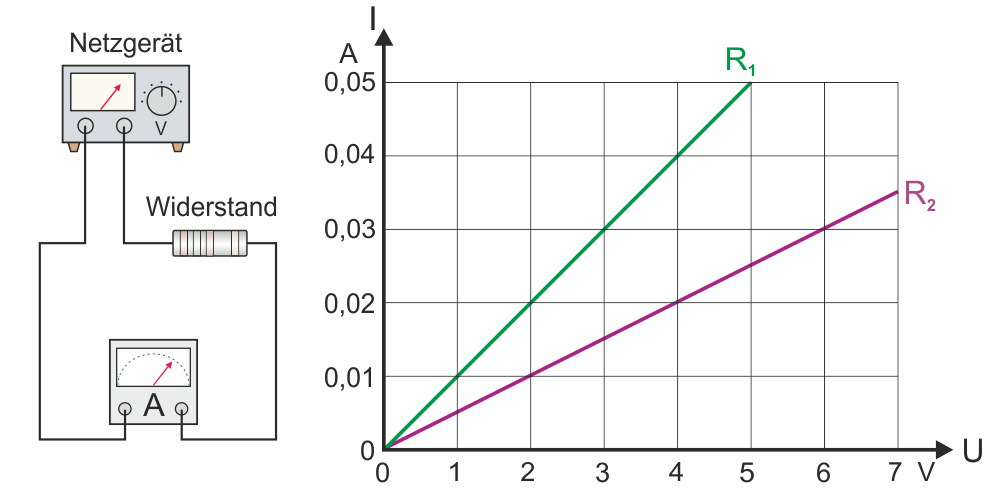

Wir bauen einen Widerstand in einen Stromkreis ein und verwenden als Stromquelle ein Netzgerät. Wir verändern die angelegte Spannung und messen jedes Mal auch die Stromstärke. Spannung und Stromstärke tragen wir dann in ein Diagramm ein. Als Ergebnis erhalten wir die Kennlinie des Widerstandes. Wiederholen wir den Versuch mit einem größeren Widerstand, zeigt sich, dass die Stromstärke durchgehend kleiner ist. Die entsprechende Kennlinie verläuft daher flacher.

Kennlinie von Widerständen

Das Ohmmeter

Um den Widerstand eines Gerätes oder eines Bauteils zu ermitteln, gibt es zwei Möglichkeiten:

1. Das Bauteil wird in einen Stromkreis eingebaut, Spannung und Stromstärke werden gemessen und der Widerstand wird mit dem Ohm´schen Gesetz berechnet.

2. Der Widerstand wird mit einem Multimeter direkt gemessen. Wir sprechen in diesem Fall von einem Ohmmeter. Digitale Multimeter bieten meistens diese Möglichkeit.

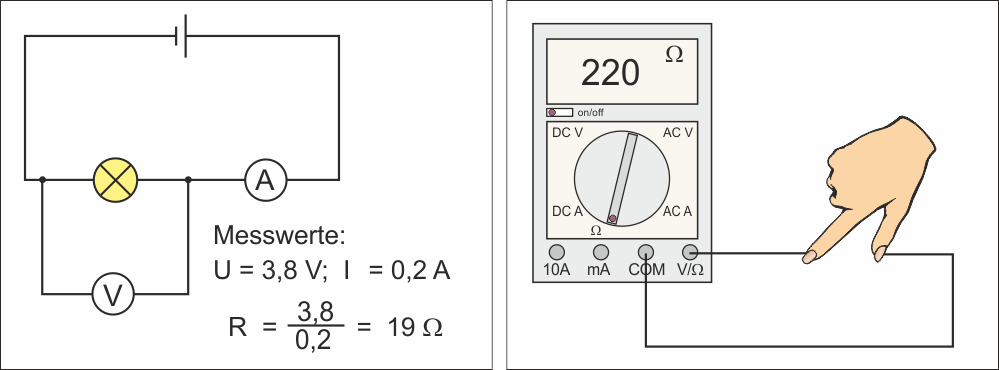

Ermittlung des Widerstandswertes
