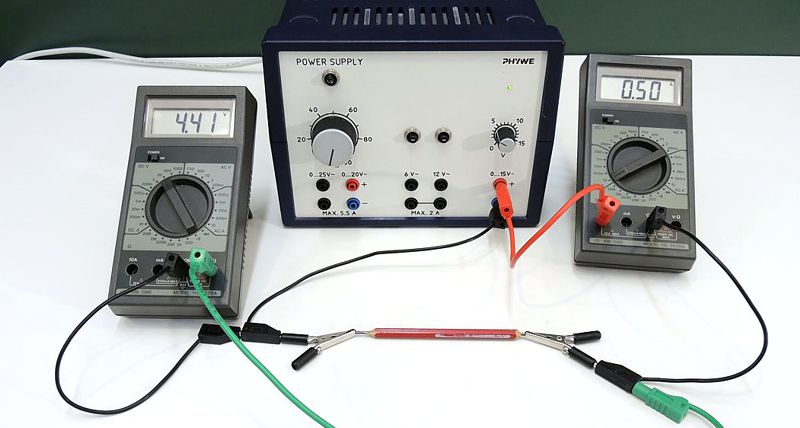

Wir wollen die Widerstands-Kennlinie einer Bleistiftmine aufnehmen. Baue den Stromkreis wie dargestellt auf. Erhöhe die Spannung langsam, lies öfters Spannung und Stromstärke ab und trage sie in eine Tabelle ein!

Aufnahme einer Widerstands-Kennlinie

Achtung: Die Bleistiftmine erwärmt sich durch den Stromfluss! Die Stromstärke sollte nicht mehr als ca. 0,5 A betragen. Lass den Strom auch nicht zu lange eingeschaltet!

Trage dann die Werte in ein Diagramm ein und zeichne die Kennlinie. Berechne den Widerstand der Bleistiftmine!
