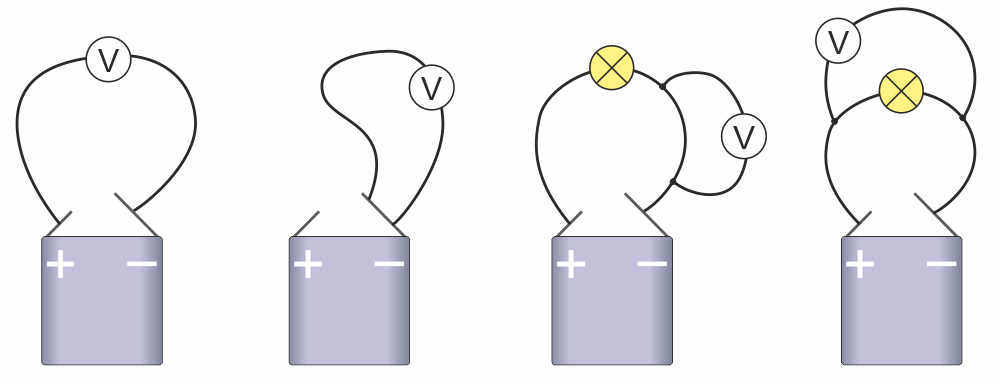

Was zeigt das Voltmeter an?
Überlege, welche Spannung das Voltmeter jeweils anzeigt! Zur Wahl stehen folgende vier Werte:
0 V; 3,7 V; 4,5 V; 12V
Mit PHYSIK die Welt erklären
Aufgaben zur Spannungs- und Strommesssung (2)

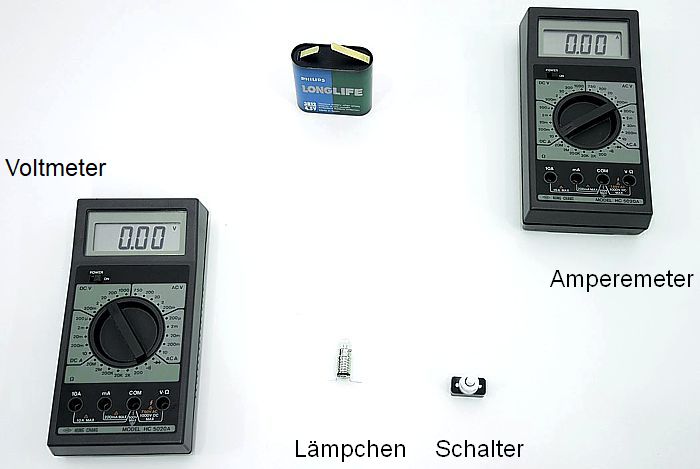

Volt- und Amperemeter richtig anschließen
Zeichne die elektrischen Verbindungen so ein, dass ein Stromkreis entsteht! Auch Volt- und Amperemeter sollen angeschlossen sein. Zeichne auch den Schaltplan auf!

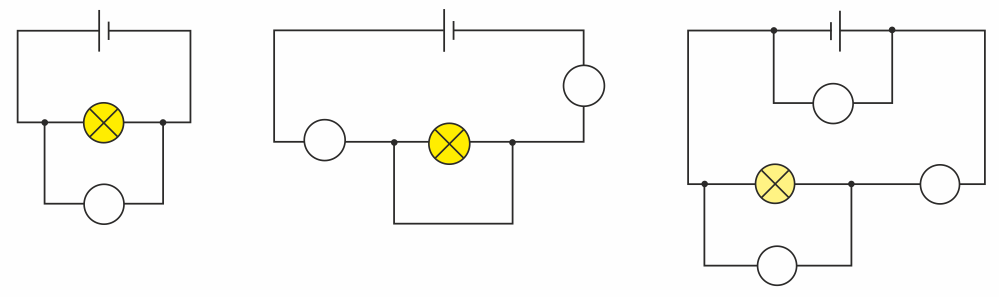

Volt- oder Amperemeter?
Welche der eingezeichneten Messgeräte sind Voltmeter und welche Amperemeter?
