Experimente zur Serienschaltung von Verbrauchern
Für die folgenden Experimente brauchst du eine 4,5 V-Batterie, zwei gleiche Widerstände (z. B. 330 Ω), Kabel und Krokoklemmen und zwei Multimeter für Strom-, Spannungs- und Widerstandsmessung.

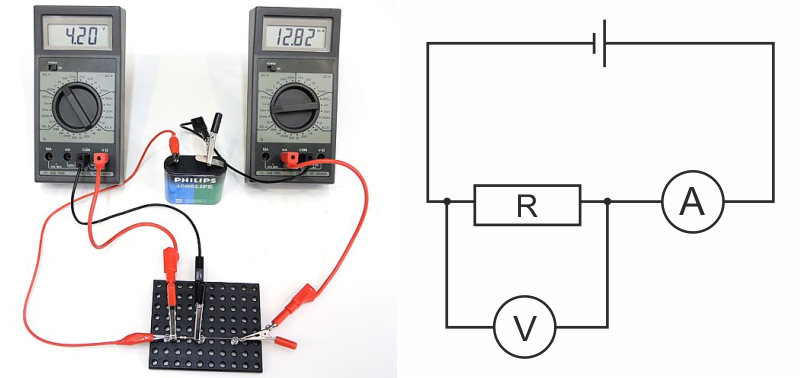

Experiment 1: Schließe einen der beiden Widerstände an die 4,5 V-Batterie an und miss mit dem Multimeter Spannung und Stromstärke!
Messergebnisse: U = ________ V; I = ________ A

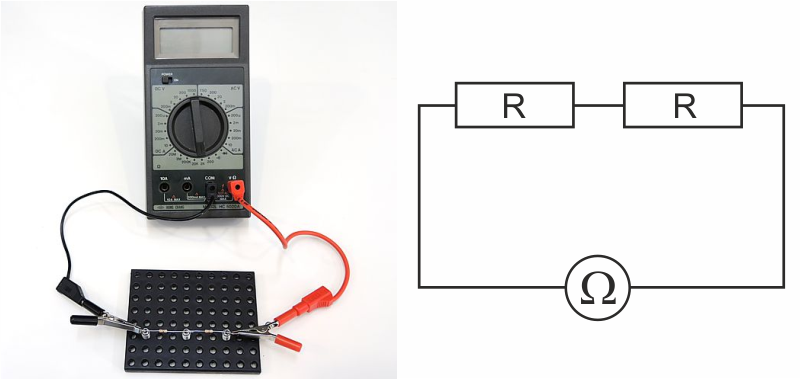

Experiment 2: Schließe die beiden Widerstände in Serienschaltung zusammen. Bestimme mit dem Ohmmeter den Gesamtwiderstand.
Messergebnis: Rges = ________ W

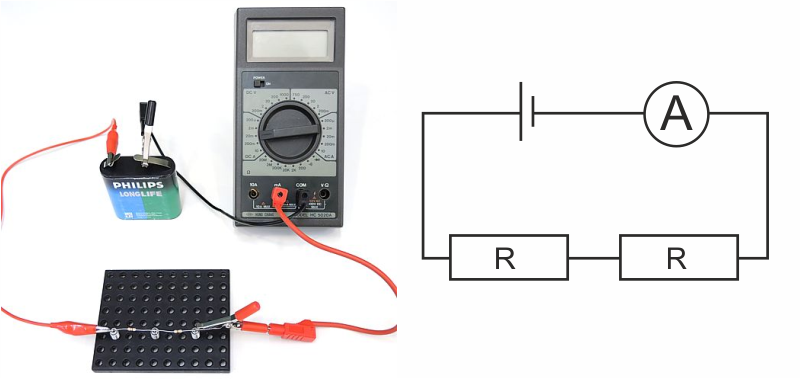

Experiment 3: Schließe beide Widerstände in Serienschaltung an die 4,5 V-Batterie an! Bestimme mit dem Amperemeter die Stromstärke im Stromkreis!
Messergebnis: I = ________ A

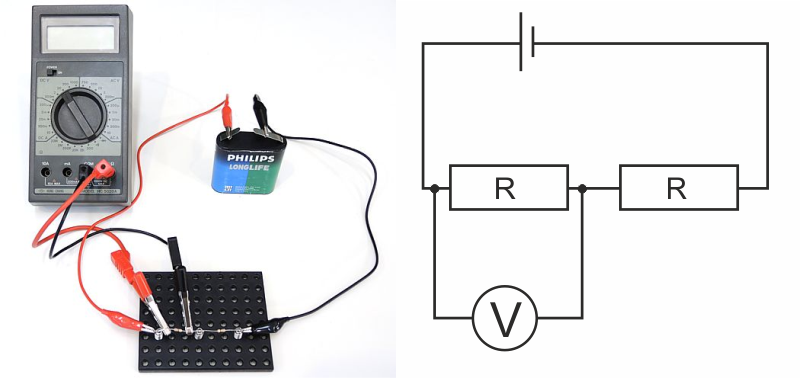

Experiment 4: Stelle das Multimeter auf Spannungsmessung um und bestimme die Spannung an den einzelnen Widerständen!
Messergebnis: U = ________ V
