Bei der Parallelschaltung werden die Stromquellen nebeneinander eingebaut. Die Plus- und die Minuspole der Stromquellen werden miteinander verbunden. Diesmal ändert sich die Helligkeit des Lämpchens durch eine zweite Batterie nicht. Die Spannung bleibt bei der Parallelschaltung gleich hoch.

Parallelschaltung von Stromquellen

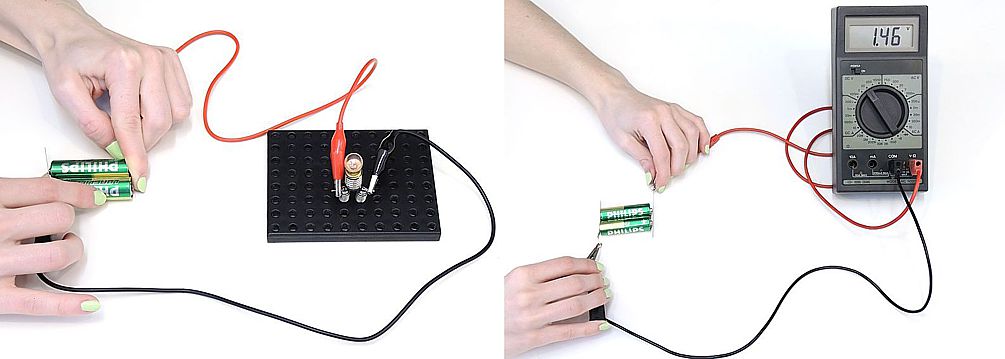

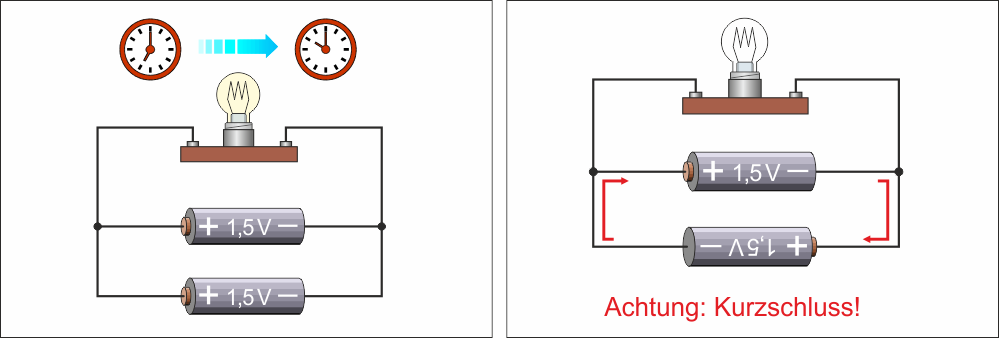

Wir messen die Spannung der Parallelschaltung. Die Spannung ändert sich durch die zweite Batterie nicht. Da sich damit auch an der Stromstärke nichts ändert, bleibt die Leistung und damit die Helligkeit des Lämpchens unverändert. Allerdings kann der Verbraucher mit zwei parallel geschalteten Batterien länger betrieben werden als mit nur einer Batterie.

Achtung Kurzschlussgefahr! Es muss genau darauf geachtet werden, dass die richtigen Pole miteinander verbunden werden: Pluspol zu Pluspol und Minuspol zu Minuspol. Verbindet man den Pluspol der einen mit dem Minuspol der anderen Stromquelle, tritt ein Kurzschluss auf!
