Experimente zur Parallelschaltung von Verbrauchern

Für die folgenden Experimente brauchst du eine 4,5 V-Batterie, zwei gleiche Widerstände (z. B. 330 Ω), Kabel und Krokoklemmen und zwei Multimeter für Strom-, Spannungs- und Widerstandsmessung.

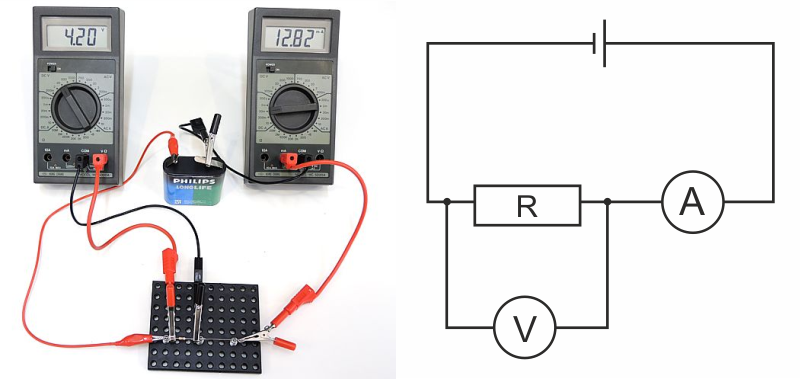

Experiment 1: Schließe einen der beiden Widerstände an die 4,5 V-Batterie an und miss mit dem Multimeter Spannung und Stromstärke!

Messergebnisse: U = ________ V; I = ________ A

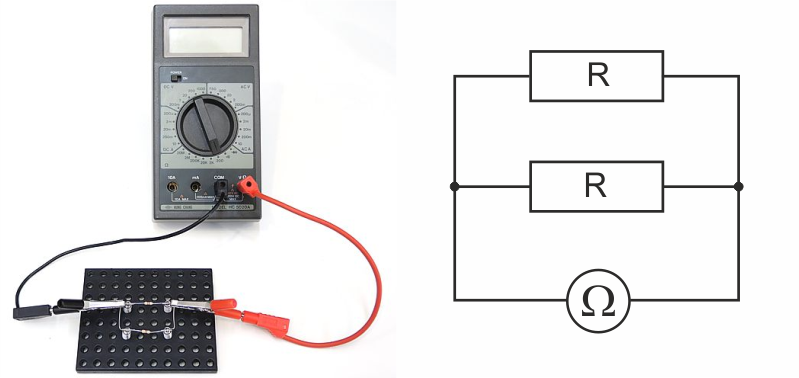

Experiment 2: Schließe die beiden Widerstände parallel zusammen! Bestimme mit dem Ohmmeter den Gesamt-widerstand!

Messergebnis: Rges = ________ W

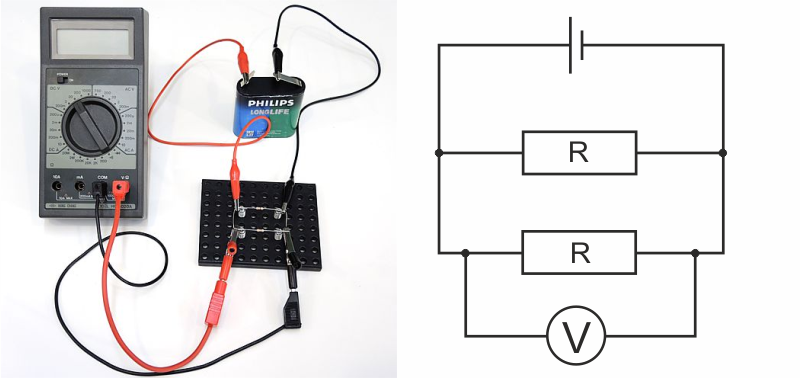

Experiment 3: Schließe dann beide Widerstände in Parallelschaltung an die 4,5 V-Batterie an! Stelle das Multimeter auf Spannungsmessung ein und bestimme die Spannung am Widerstand!

Messergebnis: U = ________ V

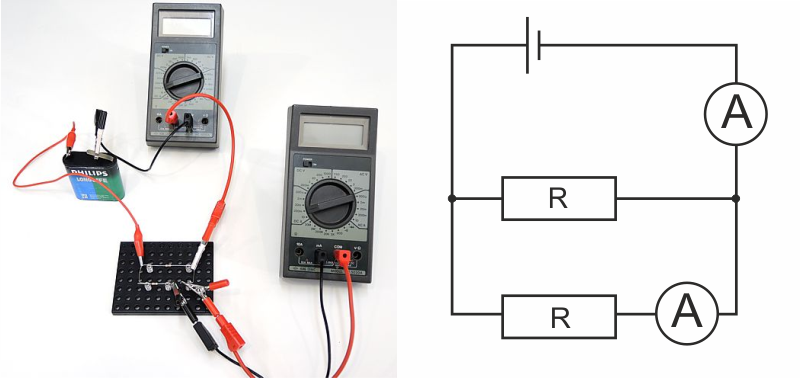

Experiment 4: Stelle das Multimeter auf Stromstärkemessung um. Bestimme nun nacheinander die Stromstärke durch einen der beiden Widerstände (I) und die Gesamtstromstärke (I_ges).

Messergebnisse: I = ________ V; Iges = ________ A

Was zeigen diese Messungen?

Gib an, wie sich die folgenden Größen bei der Parallelschaltung verändern. Welche Größen werden größer, welche kleiner, welche bleiben gleich?

Gesamtwiderstand; Spannung am Verbraucher; Stromstärke durch den Verbraucher; Gesamtstromstärke
