Zwei Batterien in Serie

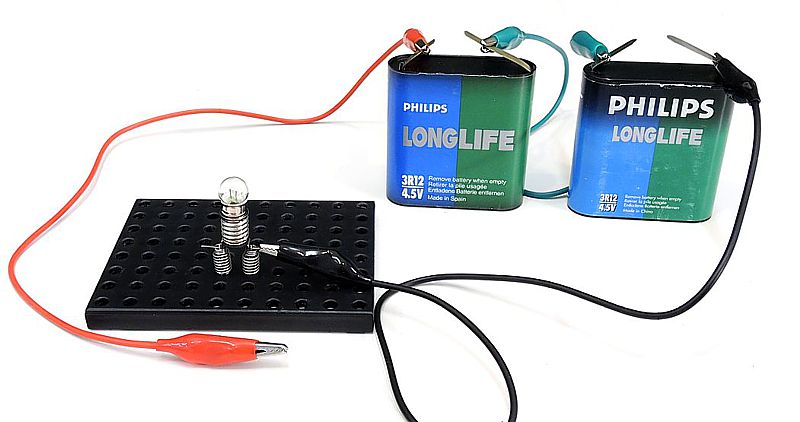

Für dieses Experiment benötigst du zwei 4,5 V-Batterien, ein Lämpchen (für Spannungen von 9 V oder mehr) mit Fassung, Kabel und Krokoklemmen und zwei Multimeter. Falls kein 9 V-Lämpchen zur Verfügung steht, kann man auch ein (normales) 3,5 V-Lämpchen und zwei 1,5 V-Batterien verwenden.

Baue zunächst einen einfachen Stromkreis mit einer Batterie und einem Lämpchen auf. Schließe dann Ampere- und Voltmeter an und miss Spannung und Stromstärke. Klemme dann die zweite Batterie in Serie dazu und miss abermals Spannung und Stromstärke.

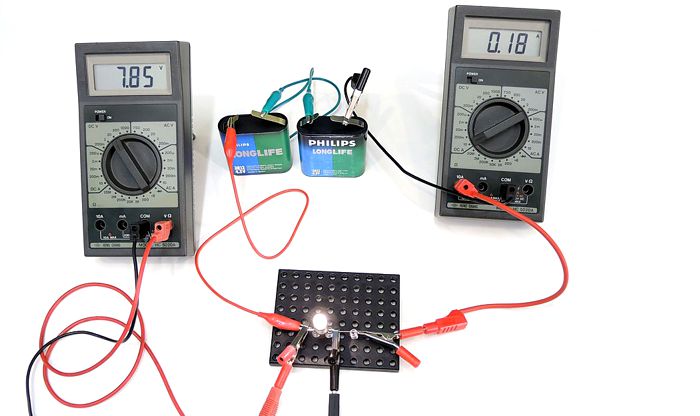

Experiment zur Serienschaltung von Stromquellen

Ergebnisse:

Bei einer Batterie: Spannung V = ________ V; Stromstärke I = ________ A

Bei zwei Batterien: Spannung V = ________ V; Stromstärke I = ________ A

Leuchtet das Lämpchen bei einer oder bei zwei Batterien heller oder ist kein Unterschied? Suche nach einer Erklärung dafür.

Überlege

1. Was würde passieren, wenn man bei dieser Versuchsanordnung ein „normales“ Glühlämpchen (3,5 V) verwenden würde! Warum ist das so?

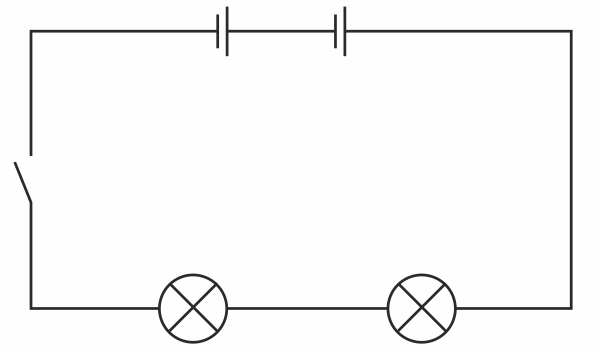

2. In einem Stromkreis sind zwei 4,5 V-Batterien und zwei Lämpchen in Serie angeschlossen. Warum kann man hier „normale“ Lämpchen verwenden?

Fehler in der Schaltung

Es wurden zwei neue 4,5 V-Batterien angeschlossen. Warum leuchtet das Lämpchen trotzdem nicht?
